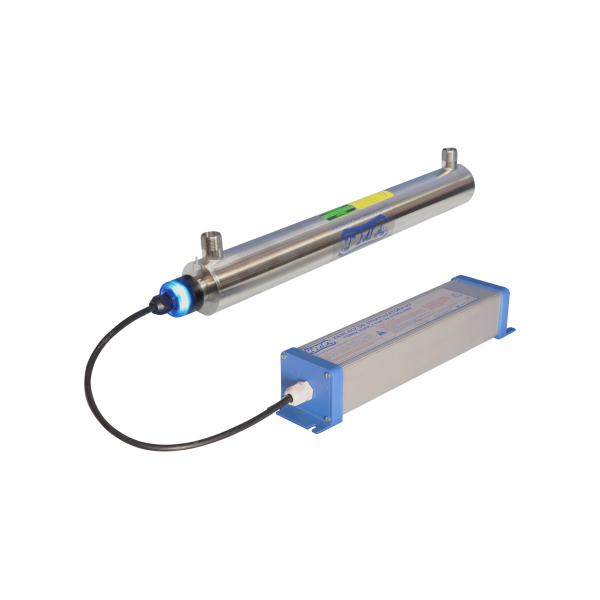

TMA D4 - 1,30 m3/h - bakteriobójcza lampa UV do wody

Skuteczna, niewielka bakteriobójcza lampa UV do wody TMA D4 polskiego lidera wśród producentów sterylizatorów UV - firmy TMA o maksymalnym przypływie 1,30 m³/h to następca znanego modelu sterylizatora UV TMA V12. Wydajność urządzenia urosła aż o 30% dzięki czemu osiągnęła możliwości dezynfekcji dla przepływu który najczęściej występuje w mieszkaniach, lub małych domkach letniskowych, nawet jeśli użytkownicy otworzą równocześnie wszystkie krany. Oczywiście przy założeniu, że mamy nowego typu baterie i przed lampą założymy odpowiednie filtry mechaniczne, które doczyszczają wodę i przy okazji przydławią przepływ do możliwości lampy.

Ten model sterylizatora to proste i skuteczne rozwiązanie problemu wirusów i bakterii w wodzie dla małych instalacji, również punktów gastronomicznych. Dzięki niewielkim rozmiarom można ją zamontować pod zlewem w kuchni, ale również w ciasnej kotłowni, lub hydroforni. Ten model lampy UV nadaje się wszędzie tam, gdzie chcemy mieć całkowita pewność dezynfekcji wody za pomocą promieniowania UV a maksymalne chwilowe przepływy nie przekroczą możliwości sterylizatora.

Model TMA D4 różni się od swojego poprzednika - lampy UV TMA V12 następującymi cechami:

• Zdecydowanie wyższa wydajność przy wciąż bardzo małym zużyciu prądu (1,3 m³/h zamiast 1,0 m³/h)
• Specjalny system połączenia promiennika UV i ceramicznej oprawki wykluczające możliwość nieprawidłowego podpięcia nowego żarnika w trakcie jego wymiany
• Oryginalna złączka eliminuje możliwość stosowania niewiadomego źródła zamienników promiennika UV dzięki czemu zawsze osiągamy parametry deklarowane przez producenta - firmę TMA
• Nowoczesne promienniki UV o wydłużonym czasie pracy - producent deklaruje aż 16 000 godzin (ok. 22 miesiące!) co jest niemal dwukrotnie dłuższym czasem w stosunku do 9000 godzin w modelu TMA V12
• Koszt promiennika w przeliczeniu na czas pracy uległ obniżeniu dzięki czemu eksploatacja będzie tańsza!

Promieniowanie UV jest najskuteczniejszym, bezpiecznym  sposobem likwidowania bakterii i wirusów z wody. Zamknięty w szczelnej kwarcowej rurze osłonowej promiennik naświetla przepływającą przez komorę reakcji sterylizatora UV wodę i w ten sposób neutralizuje znajdujące się w niej drobnoustroje. Woda dzięki temu staje się bezpieczna bez potrzeby użycia podchlorynu sodu lub innych preparatów chemicznych do dezynfekcji. Dodatkową zaletą lamp UV do wody jest ich łatwy montaż. Urządzenie możemy zamocować w pionie, poziomie, lub na ukos a do prawidłowej pracy wystarczy mu gniazdko o napięciu 230V oraz dostęp do instalacji wodnej. Dużym atutem dezynfekcji za pomocą lampy UV są niskie koszty eksploatacyjne - płacimy jedynie za pobór prądu oraz wymianę promiennika co 16 000 godzin, czyli ponad 22 miesiące (ok. 667 dni).

Pracownicy filtrywodysklep.pl pomagają w doborze odpowiedniego rozwiązania oraz w razie potrzeby oferują montaż sterylizatorów TMA (usługa dostępna w przypadku modelu TMA D4 na terenie całej Małopolski). Dodatkowo ZAWSZE, w razie jakichkolwiek pytań dotyczących wykonania montażu sterylizatora, lub eksploatacji urządzenia służymy pomocą.

Czym wyróżnia się lampa UV TMA D4?

1. Korpus sterylizatora UV wykonany z wysokogatunkowej stali kwasoodpornej (304L). Grubość ścianek korpusu sterylizatora i profesjonalne spawy wykonywane na najnowocześniejszym sprzęcie daje pełną gwarancję bezpieczeństwa pracy.
2. Wszystkie wykorzystane w produkcji surowce i podzespoły są najwyższej jakości i zostały dopuszczone do kontaktu z woda pitną.
3. Sterylizator sprzedawany w naszym sklepie posiada 3 lata gwarancji na komorę reakcji (korpus ze stali kwasoodpornej) oraz 2 lata gwarancji na elektronikę (szafa sterownicza).
4. TMA D4 posiada aktualny atest PZH (Państwowego Zakładu Higieny), którego wartość jest doceniana nie tylko w Polsce, ale i za granicą.
5. Tworzywa wykorzystane na mufy wytrzymują ciągłą temperaturę pracy 110°C. Urządzenie przechodzi próbę ciśnieniową do 30 Atm
6. Przez pierwsze 100 godzin pracy urządzenie ma o 15% większą skuteczność dezynfekcji wody.
7. Wymiana promiennika UV nie wymaga używania żadnych narzędzi oraz wykonuje się ją bez rozszczelnienia układu.
8. Nowatorsko opracowana konstrukcja umożliwia ciągłą pracę, nawet bez przepływu wody. Urządzenia nie wymagają kontroli przepływu i temperatury wody przez użytkownika.
9. Konstrukcja korpusu lampy bakteriobójczej zabezpiecza rurę kwarcową przed powstawaniem depozytu wapniowo-magnezowego (kamienia) na ich powierzchni. Dzięki czemu sterylizator nie potrzebuje systemu czyszczenia rury osłonowej.
10. Sterylizator jest wyposażony w amalgamatowy promiennik UV o dużej mocy i wytrzymałości. W modelach z serii D osłona mufy pełni także rolę wziernika optycznego prze który możemy bezpiecznie patrzeć na promieniowanie UV. Nowatorskie rozwiązanie świecącej mufy umożliwia optyczną kontrolę pracy urządzenia.

Montaż lampy UV D4 (zalecenia ogólne)

Urządzenie powinno zostać zamontowane w pomieszczeniu o temperaturze od 5°C do 45°C, za wodomierzem lub zbiornikiem hydroforowym. Niezależnie od sposobu  montażu korpusu (pion, poziom, ukos) trzeba przewidzieć dodatkowe miejsce na wyciąganie promiennika UV lub kwarcowej rury osłonowej oraz zadbać aby przed i za urządzeniem zostały zainstalowane zawory odcinające wodę.
W modelu TMA D4 należy pamiętać o tym, że komora reakcji nie posiada korka spustowego, dlatego warto przewidzieć zaraz przy przyłączu lampy UV trójnik z zaworkiem, lub korkiem, jeszcze przed zaworem odcinającym przepływ wody.

Przed lampą UV warto zadbać o filtrację mechaniczną - sugerujemy filtr do wody o dokładności co najmniej 5 μm (mikronów) który zabezpieczy urządzenie przed większymi zanieczyszczeniami stałymi takimi jak żwir, piasek, rdza oraz mętność, które mogłyby uszkodzić szklaną rurę osłonową i doprowadzić do awarii urządzenia. Ponadto zastosowanie tak dokładnego filtra mechanicznego zapewnia zabezpieczenie w przypadku wody, która okresowo będzie miała wyższą mętność a tym samym spadnie jej transparentność, czyli przejrzystość. W takiej sytuacji zdecydowanie lepiej jest gdy zanieczyszczenia zostaną wyłapane przez wkład filtracyjny i w efekcie doprowadzą do obniżenia prędkości przepływu zatykając wkład niż gdyby woda z zawiesiną przeszła przez lampę UV. W tym drugim przypadku skuteczność dezynfekcji uległaby obniżeniu ponieważ ciężko jest naświetlić promieniowaniem UV ciecz, która nie jest przejrzysta. Zastosowanie dokładnego filtra mechanicznego ma jeszcze tę zaletę, że ogranicza maksymalny przepływ przez układ a tym samym gwarantuje użytkownikowi, że przez sterylizator UV nie przepływnie większa ilość wody niż jego możliwości dezynfekujące. Jest to istotne, ponieważ lampy UV TMA charakteryzują się bardzo niskimi oporami przepływu i nawet przez mały sterylizator może przepłynąć swobodnie wielokrotnie więcej wody niżby wskazywały na to parametry urządzenia.

Do modelu TMA D4 sugerujemy zastosowanie  filtra na wkłady wymienne WFW34-EMI-KPL, którego maksymalny przepływ przy zastosowaniu wkładu piankowego jest zbliżone do maksymalnej wydajności tego modelu lampy UV. Przy tak małej lampie UV podłączenie komory reakcji jest często realizowane za pomocą przewodów typu PEX, elastycznych węży w oplocie, lub w całości wykonanych z polietylenu. Wszystkie tego typu materiały są dopuszczalne, pamiętajmy jednak aby zawsze przestrzegać zasad opisanych poniżej.

Montaż lampy UV w pionie

Sterylizator UV TMA D4 ze względu na jego niewielkie wymiary umożliwia podłączenie urządzenia do rurociągu przy zachowaniu pionowej pozycji komory reakcji. Lampa UV zwykle jest zawieszana na ścianie - przy tym modelu nie ma dołączonych do zestawu uchwytów jak w większych lampach, ale nie ma problemu aby dopasować dostępne na rynku obejmy hydrauliczne dla rurociągów o średnicy zbliżonej do komory reakcji, czyli 70mm. Z uwagi na małą wagę nawet napełnionej wodą komory reakcji, można również użyć uchwytów trzymającą lampę za przyłącza 3/4".

Przy wykonywaniu podłączenia rurociągów bardzo ważne jest, aby woda wchodziła w dolne przyłącze a wychodziła przez górne. W ten sposób eliminujemy ryzyko pozostawania w komorze reakcji powietrza, które zmniejszyłoby objętość dezynfekowanej wody (w ten sposób obniżyłaby się wydajność i skuteczność dezynfekcji wody za pomocą promieniowania UV). Ponadto sytuacja, gdy urządzenie stałoby się w pewnym sensie hydroforem z poduszką powietrzną byłoby bardzo niekorzystne wręcz niebezpieczne dla wytrzymałości całego korpusu. Montaż w pionie pozwala nam zaoszczędzić miejsce potrzebne na zabudowę, co jest szczególnie istotne w przypadku ciasnych pomieszczeń. Przy instalacji w pionie należy pamiętać, aby nad komorą reakcji pozostawała wolna przestrzeń do swobodnego wyciągania promiennika i rury osłonowej w trakcie okresowej obsługi serwisowej (co najmniej 65 cm).

Montaż lampy UV w poziomie

Sterylizator UV TMA D4 można również zainstalować w układzie poziomym, jeśli tak jest korzystniej z uwagi na przebieg istniejącego rurociągu. Należy pamiętać o tym, by przyłącza były skierowane do góry z tego samego powodu co w przypadku montażu w pionie – nie chcemy, aby w komorze reakcji pozostawało powietrze. W tej opcji nie ma znaczenia z której strony będzie wejście a z której wejście. Dezynfekcja polega na przepłynięciu wody przez komorę reakcji wokół kwarcowej rury osłonowej i umieszczonego w niej promiennika UV które emituje zabójcze dla mikroorganizmów promieniowanie UVC. Wybierając miejsce usytuowania lampy UV pamiętajmy o wolnej przestrzeni potrzebnej do swobodnego wysuwania promiennika UV i osłonowej rury kwarcowej w trakcie obsługi serwisowej (co najmniej 65 cm).

Montaż ukośny lampy UV

Bakteriobójczą lampę UV TMA D4 można również zainstalować w układzie ukośnym. W tym przypadku, nadal należy pamiętać o tym, by przyłącza były skierowane do góry z tego samego powodu co w innych opcjach instalacji - nie chcemy, aby w komorze reakcji zostawało powietrze. W tym wariancie montażu, wlot wody powinien być niżej od wylotu. Wybierając miejsce usytuowania lampy UV pamiętajmy o wolnej przestrzeni potrzebnej do swobodnego wysuwania promiennika UV i kwarcowej rury osłonowej (co najmniej 65 cm).

Najczęściej zadawane pytania

• 1Korpus ze stali kwasoodpornej 304L
• 2Rura osłonowa z czystego kwarcu
• 3Promiennik UV - żarnik UV
• 4Kompletny zasilacz z kablem i wtyczką do podłączenia zasilania 230V i kablem zasilającym promiennik UV z bryzgoszczelnym kapturkiem nakładanym na mufę przez który można bezpiecznie patrzeć na promieniowanie UV - np. aby skontrolować prawidłową pracę sterylizatora
• 5Kompletna mufa uszczelniająca z oringiem który gwarantuje bryzgoszczelność nakładanego kapturka
• 6Klucz do dokręcania i odkręcania mufy uszczelniającej
• 72 uszczelki (1 na zapas)
• 8Szczegółowa instrukcja montażu i eksploatacji zawierająca bardzo użyteczne schematy i rysunki

Producent	TMA
Przepływ nominalny (przy transmisji T 10= 95%, dawce 400 J/m2 )	1,30 m3/h
Przepływ nominalny (przy transmisji T 10= 90%, dawce 400 J/m2 )	1,16 m3/h
Średnica przyłącza	DN20 (R 3/4”)
Materiał korpusu	stal kwasoodporna 304L
Wykończenie korpusu	satyna (Ra < 0,8µm)
Klasa Ochrony	IP 66

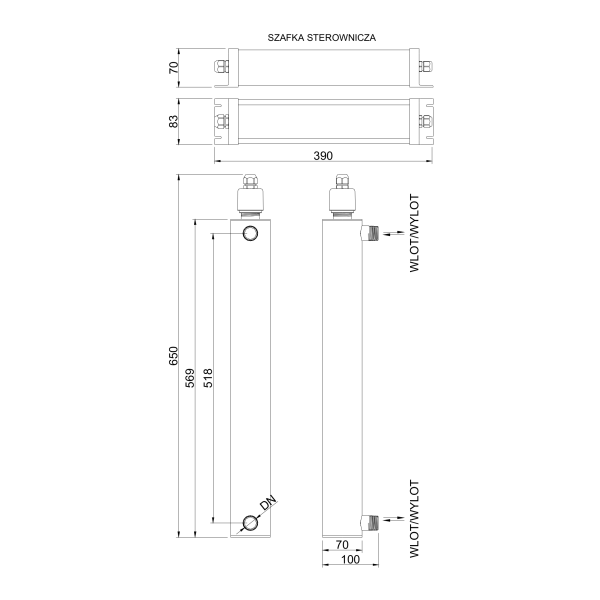

Wymiary korpusu (długość całkowita / średnica / szerokość z przyłączami)	65 cm / 7 cm / 10 cm
Temperatura cieczy	0,5 - 45°C
Ciśnienie pracy / testowe	10 bar (1 MPa)
Świecący kapturek (optyczny wskaźnik działania promiennika)	jest
System spustowy	brak
Układ pracy	pion / poziom / ukos
Zasilanie	~220V-240V 50/60Hz
Moc przyłącza	28W
Materiał szafy sterującej	ALUMINIUM / ABS
Wymiary szafy sterującej (długość / szerokość / głębokość)	39 cm / 8,3 cm / 7 cm
Klasa ochrony	IP 41
Optyczny wskaźnik zasilania	jest
Typ promiennika UV	D4 (niskociśnieniowy)
Liczba promienników UV	x1 szt.
Moc promiennika UV	27 W
Trwałość znamionowa promiennika UV	16 000 h (około 666 dni)
